Матрицы серии LC320AN10 (часто встречаются в ТВ Sharp, Philips и бюджетных брендах) имеют одну общую архитектуру — T-CON интегрирован непосредственно в планку (PCB). Сердцем этой системы является чип SM4186, который выполняет роль DC-DC преобразователя и гамма-корректора.
В этой статье разберем, как диагностировать поломку и не «приговорить» рабочее стекло.
1. Основные симптомы неисправности
Если в вашем ТВ установлена данная панель, типичные поломки выглядят так:
Прежде чем выпаивать чип, проверьте контрольные точки (Test Points) на планке. Для SM4186 нормой считаются следующие показатели:
3. Алгоритм диагностики: «Чип или Стекло?»
SM4186 очень сильно греется при работе — это его нормальное состояние. Однако, если к нему невозможно прикоснуться (свыше 70-80°C), нужно выяснить причину.
Шаг 1: Прозвонка обвязки.
Проверьте все керамические конденсаторы (MLCC) вокруг SM4186. Часто в КЗ уходит не чип, а конденсаторы по линиям AVDD или VGH. Если нашли КЗ, снимайте конденсатор и проверяйте сопротивление линии снова.
Шаг 2: Метод исключения.
Если напряжения VGH/VGL отсутствуют, проверьте сопротивление этих линий относительно земли.
Если диагностика подтвердила смерть чипа, помните:
Если после замены чипа вы наблюдаете «старт-стоп» (напряжения Von/VGH поднимаются на долю секунды и падают в ноль):
Резюме
Ремонт планки на базе SM4186 целесообразен в 80% случаев, если проблема в обвязке или самом ШИМ-контроллере. Однако, если после замены чипа напряжения не стабилизировались, а сам он продолжает кипеть — проблема кроется в деградации панели (стекла), что является «нелечимым» дефектом для данного типа матриц.
Статья подготовлена специалистами АСЦ «Телесервис», Николаев. Обсудить ремонт или задать вопрос можно в разделе «Ремонт телевизоров».
В этой статье разберем, как диагностировать поломку и не «приговорить» рабочее стекло.
1. Основные симптомы неисправности
Если в вашем ТВ установлена данная панель, типичные поломки выглядят так:
- Экран «залит» белым: Питание 12V заходит, но цифровое напряжение на контроллер не формируется.
- Темный экран при наличии звука: Отсутствие напряжений инициализации VGH/VGL.
- Искажение цветов / негатив: Некорректная работа узла гамма-коррекции внутри SM4186.
- Циклический рестарт: Короткое замыкание (КЗ) в обвязке чипа заставляет основной БП уходить в защиту.
Прежде чем выпаивать чип, проверьте контрольные точки (Test Points) на планке. Для SM4186 нормой считаются следующие показатели:
| Точка | Напряжение | Назначение |
|---|---|---|
| VIN | +12.0V | Входное питание (через предохранитель F1) |
| VCC | +3.3V | Питание логики |
| AVDD | +15.0V ... +17.0V | Питание аналоговой части |
| VGH | +26.0V ... +30.0V | Напряжение открытия транзисторов |
| VGL | -5.0V ... -7.0V | Напряжение закрытия транзисторов |
3. Алгоритм диагностики: «Чип или Стекло?»
SM4186 очень сильно греется при работе — это его нормальное состояние. Однако, если к нему невозможно прикоснуться (свыше 70-80°C), нужно выяснить причину.
Шаг 1: Прозвонка обвязки.
Проверьте все керамические конденсаторы (MLCC) вокруг SM4186. Часто в КЗ уходит не чип, а конденсаторы по линиям AVDD или VGH. Если нашли КЗ, снимайте конденсатор и проверяйте сопротивление линии снова.
Шаг 2: Метод исключения.
Если напряжения VGH/VGL отсутствуют, проверьте сопротивление этих линий относительно земли.
- Если сопротивление по VGH составляет менее 100 Ом — скорее всего, пробито само стекло (адресные драйверы).
- В некоторых ревизиях LC320AN10 можно аккуратно отсечь (подрезать) линии CKV, чтобы проверить, поднимутся ли напряжения без нагрузки стекла
Если диагностика подтвердила смерть чипа, помните:
- Теплоотвод: На пузе чипа есть термопа площадка (GND). Без качественной пропайки этой площадки новый чип сгорит через 15 минут.
- Нижний подогрев: Планка матрицы очень тонкая. Использование только фена может привести к расслоению текстолита или повреждению гибких шлейфов (COF), которые находятся в опасной близости. Используйте локальный подогрев до 100-120°C.
- Флюс: Используйте только безотмывочный флюс высокого качества (Amtech или аналоги). Остатки активного флюса под чипом быстро приведут к коррозии тонких дорожек планки.
Если после замены чипа вы наблюдаете «старт-стоп» (напряжения Von/VGH поднимаются на долю секунды и падают в ноль):

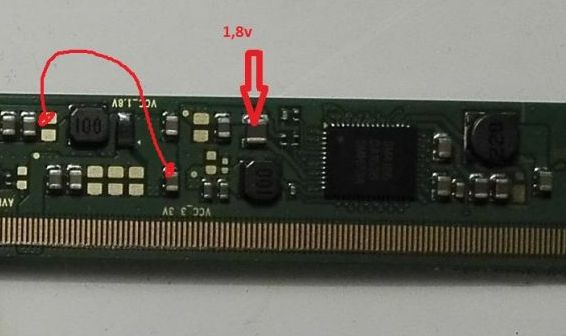

- Диагностика с перемычкой: Как показала практика, принудительная подача 12В на внутренние цепи преобразователя (bypass внутреннего коммутатора) помогает запустить планку. Но будьте осторожны: если в матрице есть КЗ, такой запуск может окончательно выжечь дорожки в стекле или привести к перегреву текстолита.
Резюме
Ремонт планки на базе SM4186 целесообразен в 80% случаев, если проблема в обвязке или самом ШИМ-контроллере. Однако, если после замены чипа напряжения не стабилизировались, а сам он продолжает кипеть — проблема кроется в деградации панели (стекла), что является «нелечимым» дефектом для данного типа матриц.
Статья подготовлена специалистами АСЦ «Телесервис», Николаев. Обсудить ремонт или задать вопрос можно в разделе «Ремонт телевизоров».
