Нужна схема шасси CW81B

[fanttom]

Всем здравия!Я из Чуркменистана,у нас 90 процентов сайтов заблокированы,поэтому не могу скачать схему данного шасси.Зашел через vpn программу на сайт Espec,нашел схему,начал скачивать,файл весит 2,42 Мгб,за 2 дня закачал 2,31 Мгб и зависло.Начал качать 11 декабря,сегодня уже 13 число:(Все качает..все деньги с телефона оператор снял ,а файл не отдал,..Сейчас до сих пор что то качает(программа есть у меня,которая показывает,что трафик жрет..но схема зависла в другом портале:(Вообщем буду останавливать закачку,понимаю,что уже не закачает,только со счета балланс снимет и все.
На этот сайт захожу без впн,но здесь схемы данного шасси -CW81B не нашел.Может кто нибудь закачать схему данного шасси на этот сайт?Спасибо.



[fanttom]

:cry: Никого.Гребаный Корона вирус,все вымерли :cry:



[Admin]

Ну и чего орать, на тебе схему



[ut3eo]

admin,С его интернетом, эти 7 метров он снова два дня будет качать :mrgreen:

fanttom,Какой узел тебя интересует? Сюда выложу.



[Admin]

Исправил на 2 метра одну схему



[fanttom]

Всем откликнувшим,огромное СПАСИБО!Сейчас попробую скачать. :-D-



[fanttom]

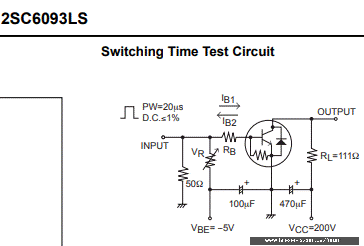

А так вообще мне нужна "картина"предвыходного усилителя строчки.Точнее интересует,есть ли в базе предкаскадного транзистора конденсатор,и какого он номинала?Еще интересует такой вопрос,но уже не по схеме.Про транзистор C6093,есть и в нем резистор б-э,и какого он там номинала?У меня есть даташит на С6090,но там про резик инфы нет.



[fanttom]

Скачать не удалось :cry: закачал только 137 кбт и закачка остановилась с надписью "нет подключения к интернету".Сбросьте на Туркменистан ядерную бомбу,чтоб мы не мучались :cry: Что за баран наш оператор?!деньги жрет как ...сука :cry: ,а за что платим?!х знает.Надо уходить с такого интернета.Одна надежда-президент сдохнет,может жизнь родится и у нас.Эх...слов нет больше :cry: Хоть бы на нас метеорит упал.



[fanttom]

Попробую ночью скачать,когда ананисты туркменистана выдут с интернете,и не будут загружать сеть.Чтоб у них писюны поотсыхали :cry:



[fanttom]

Оказывается я и ночью скачать не смогу,просит кредиты :cry: Вот невезуха..Лучше б мне кирпичь на голову упал :cry:



[fanttom]

Ладно,придется идти ремонтировать без схемы..



[ut3eo]

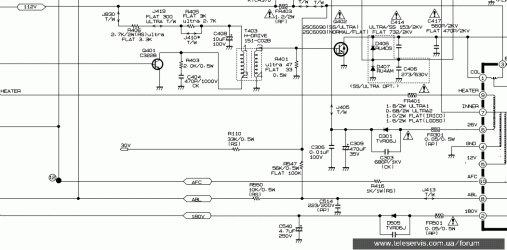

fanttom, В базе драйвера (Q401) конденсатора нет. С 22-й ноги видеопроца СИ через резистор идут на базу.

в нем резистор б-э,и какого он там номинала?

Обычно 30 - 50 Ом.



[fanttom]

fanttom, В базе драйвера (Q401) конденсатора нет. С 22-й ноги видеопроца СИ через резистор идут на базу.

в нем резистор б-э,и какого он там номинала?

Обычно 30 - 50 Ом.

Спасибо.Значит,СИ идут через резистор.А в выходном С6090 есть резистор.Значит причина пробоя выходного транзистора С6090 ,может быть из за С408.Емкость уменшилась и произошел тепловой пробой.Есть шанс,что ОС живая.Вот транзисторов таких у нас нема,это плохо.Сравнивал данные С6090 и D2499,второй слабоват. :cry: А больше нечем заменить.Поставлю D2499,посмотрим,что получиться.Сох тоже на всякий случай заменю,чтоб последним транзистором не рисковать.



[ut3eo]

D2499, слабоват

Если не перемаркер - отличный транзистор, ставь, не боись. Проверь пайки в СР.



[киев]

.Значит причина пробоя выходного транзистора С6090 ,может быть из за С408.

Вряд ли. Внимательно просмотри пайки выхода и драйвера на предмет "колец" а лучше пропаяй. Пробой точно тепловой а не электрический? Э-К в полной козе или есть сопротивление?

Вот транзисторов таких у нас нема,это плохо.

Не критично - годится любой строчный.
