IC905 wcar, sot23 в шасси BN41-01955

[Admin]

Имеем шасси BN41-01955 где в позиции IC905 стоит (мс, транзистор ?) в корпусе sot23, маркировка wcar. Что это за зверь такой ?



[bumbox]

Судя по маркировке на плате - это микросхема.



[Centurion]

Управляемый стабилитрон,то же обозначается как м/с.
Проще нарисовать схему включения и это будет 50% поиска.



[makar.i]

справа микросхема reset , слева стабилизатор , возможно на 3,3 v



[artur008]

справа микросхема reset

Ноги не совпадают. Левая нижняя должна быть "земля".
Встречаются платы без левого чипа.

в корпусе sot23

Уверен, что именно такой корпус?



[Admin]

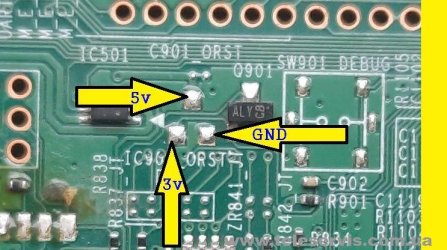

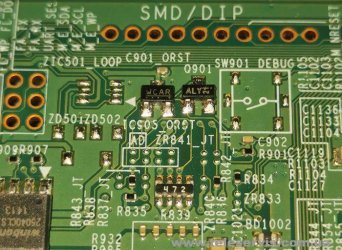

Вот так как на картинке



[REGESTR]

похоже на стабилизатор 3в



[Вано]

похоже на стабилизатор 3в

а по мне похоже на сбросовую штучку. тем более что кнопка рядом нарисована в обоих случаях



[artur008]

"WCAD" бывает.



[Admin]

Есть просто WCA на некоторых платах. А не других вообще этого элемента нет.



[REGESTR]

Есть просто WCA на некоторых платах. А не других вообще этого элемента нет.

а ты замеры напряжения делал при снятой WCAR или при впаянной?



[Centurion]

https://alltransistors.com/adv/pdfdatasheet_diodes/ddta144wca.pdf



[artur008]

https://alltransistors.com/adv/pdfdatasheet_diodes/ddta144wca.pdf

Корпус не тот.



[makar.i]

смотрим в сторону AME8500 / 8501 или RT9818
