TP.SK516.PB801 схема или данные UB801 (BIWxyz)

[Admin]

Имеем кучу разных плат, решил кое что восстановить.

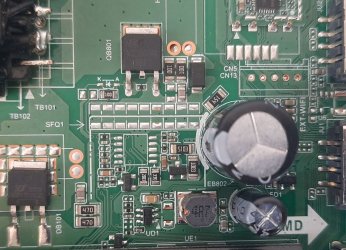

Есть плата TP.SK516.PB801 с горелыми компонентами, мс UB801 применяются с маркировкой BIW, BIWEFA, BIWCFA, BIWCUC, BIWBYC, BIWCTC в корпусе SOP10
Что это за зверь, и чем меняется ? По слухам это SY22106FHC либо SY7710FHC
Данный драйвер применяется в шасси TP.HV351S.PB756



[makar.i]

По ходу тс стебется. Бегло глянул . Корпус msop-10 . По распиновке SN510p



[Admin]

Не соответствует SN510P (SN51DP) напряжению на ногах

SN510P (SN51DP) в рабочем режиме​ 1 -12в 2 - 8,8в 3 - Gnd 4 - 0.2в 5 - 0,3в 6 - 0,1в 7 - 0,1в 8 - 2,0в 9 - 1,0в 10 - 3,1в

BIWxxx в рабочем режиме​ 1 -10в 2 - 12в 3 - Gnd 4 - 0.12в 5 - 0,95в 6 - 1,4в 7 - 1,0в 8 - 0,12в 9 - 1,2в 10 - 9,3в



[Mtv]

TP.SK516.PB801, в этих платах нет TL431 (место под нее есть), нижняя часть оптрона идет на 10 ю ногу этой микросхемы, хотя по даташиту становится понятно для чего.

Я недавно відслідкував всю обвязку драйвера SY22106 для tp.sk516.pb801
Схему виклав тут
