Lead-acid Battery Charger 72v20Ah - потрібна схема.

[ut3eo]

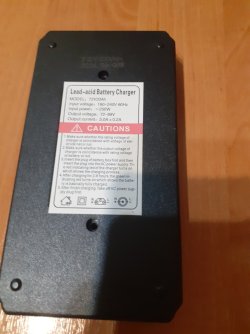

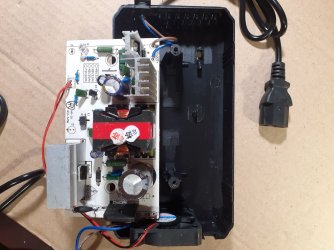

Зарядний пристрій для електровелосипеда, вигоріла "гаряча частина", може хто має схему або хоча-б фото робочого блока.



[GVG48]

Може підійде .



[ut3eo]

@GVG48, Трішки не те. Напевно другий ШІМ застосовується.



[Вано]

а чого не те ?. бачу 3 ноги зівпадае 2-5-6. . 2 землі і драйв



[GVG48]

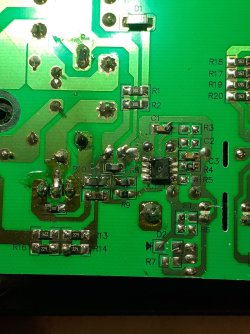

По фото розпіновка як у UC3842, UC3843. А обв'язку можна підібрати.



[чутура]

говносайт/ic_power/

Можливо, це допоможе з ідентифікацією ШІМ.



[kep58]

Посмотри QW3863, QW3862



[чутура]

http://говносайт/ic_power/

Можливо, це допоможе з ідентифікацією ШІМ.

Якщо ви можете визначити, які контакти на ШІМ є vcc, gnd, fb, drv, ми могли б спробувати вирішити проблему.



[ut3eo]

На декілька днів поставив на паузу. Обіцяли підвезти такий-же , робочий.



[ut3eo]

Привезли схожий, але у середині зовсім друга схема в dip виконанні.
Клієнт від ремонту відмовився, він його тільки купив і перший раз ввімкнув, буде пробувати його повернути. Попередив, що ситуація для нього майже програшна але хай спробує.
