Опознать деталь 3222 DbCb корпус WDFN-8-EP(2x2)

[makar.i]

стоит в регистраторе в цепи питания 1,2,3 ноги выход , 4,5 на землю , 3,7,8 вход . Очень похоже на mosfet
замыкаешь 123-678 ноги , начинает заряжаться ионистор

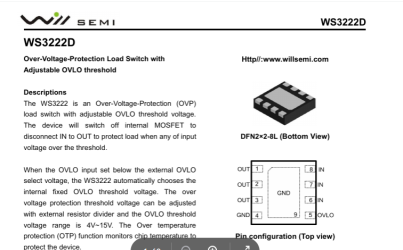

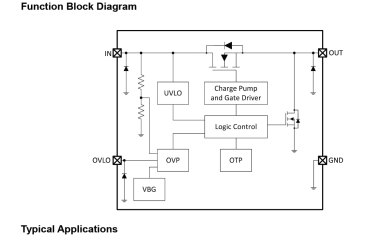

найдено WS3222D-8/TR



[Vladyk]

Ось що підказав мені AI Grok. (grok.com).

Спойлер: Добрий день, Володимире!

Добрий день, Володимире! Дякую за чітке фото та детальний опис (pinout і місце в схемі). Це 8-вивідна SMD-мікросхема — понижуючий DC/DC-перетворювач напруги (buck-конвертер / синхронний step-down regulator). Вона стоїть саме в ланцюгу живлення відеореєстратора (DVR / автреєстратора), щоб перетворювати вищу вхідну напругу (зазвичай 9–18 В від бортової мережі) на стабільну нижчу (3,3 В або 5 В) для живлення процесора, сенсорів тощо. Основні характеристики за фото та вашим описом: Маркування: 3222 (основне) + .DbCs (код партії / лот / виробник). Корпус: маленький квадратний 8-вивідний (ймовірно TSOT23-8, MSOP-8 або DFN-8/QFN-8-подібний). Pinout(згідно з вашим описом): Ноги 1, 2, 3 — вихід (Vout / SW + Vout, часто паралельні для струму). Ноги 4, 5 — загальний (GND / корпус). Ноги 6, 7, 8 — вхід (Vin, теж паралельні). (Ви написали «3,7,8 вхід» — майже напевно опечатка і малося на увазі 6,7,8). Таке групування виводів (3+3+2) типове саме для простих китайських buck-конвертерів високого струму (1,5–3 А), щоб зменшити опір і нагрів без додаткового радіатора. Що це за деталь точно? Точної моделі в відкритих базах SMD-маркувань (smd.yooneed.one, markingcodes.com та ін.) під маркуванням «3222 .DbCs» не знайдено — це типова noname / OEM-мікросхема китайського виробництва, яку ставлять у бюджетні реєстратори. Аналоги за функціоналом: MT3222 (M3TEK), ME3222, FP3222 та подібні клони. Вони всі працюють за тим самим принципом і мають майже ідентичний pinout. Якщо мікросхема згоріла (перегрів, коротке замикання, стрибок напруги), її можна замінити на будь-який сумісний 8-вивідний buck-конвертер з таким самим розташуванням виводів і близькими параметрами (Vin до 20–28 В, Iout 2–3 А). Хочете — пишіть модель реєстратора або виміряйте мультиметром напругу на вході/виході мікросхеми (коли пристрій увімкнено), я допоможу підібрати точний аналог або посилання на покупку в Україні."]Добрий день, Володимире! Дякую за чітке фото та детальний опис (pinout і місце в схемі).

Це 8-вивідна SMD-мікросхема — понижуючий DC/DC-перетворювач напруги (buck-конвертер / синхронний step-down regulator). Вона стоїть саме в ланцюгу живлення відеореєстратора (DVR / автреєстратора), щоб перетворювати вищу вхідну напругу (зазвичай 9–18 В від бортової мережі) на стабільну нижчу (3,3 В або 5 В) для живлення процесора, сенсорів тощо.

Основні характеристики за фото та вашим описом:​

• Маркування: 3222 (основне) + .DbCs (код партії / лот / виробник).
• Корпус: маленький квадратний 8-вивідний (ймовірно TSOT23-8, MSOP-8 або DFN-8/QFN-8-подібний).
• Pinout(згідно з вашим описом):
  • Ноги 1, 2, 3 — вихід (Vout / SW + Vout, часто паралельні для струму).
  • Ноги 4, 5 — загальний (GND / корпус).
• Ноги 6, 7, 8 — вхід (Vin, теж паралельні). (Ви написали «3,7,8 вхід» — майже напевно опечатка і малося на увазі 6,7,8).

Таке групування виводів (3+3+2) типове саме для простих китайських buck-конвертерів високого струму (1,5–3 А), щоб зменшити опір і нагрів без додаткового радіатора.

Що це за деталь точно?​

Точної моделі в відкритих базах SMD-маркувань (smd.yooneed.one, markingcodes.com та ін.) під маркуванням «3222 .DbCs» не знайдено — це типова noname / OEM-мікросхема китайського виробництва, яку ставлять у бюджетні реєстратори. Аналоги за функціоналом: MT3222 (M3TEK), ME3222, FP3222 та подібні клони. Вони всі працюють за тим самим принципом і мають майже ідентичний pinout.
Якщо мікросхема згоріла (перегрів, коротке замикання, стрибок напруги), її можна замінити на будь-який сумісний 8-вивідний buck-конвертер з таким самим розташуванням виводів і близькими параметрами (Vin до 20–28 В, Iout 2–3 А).

Хочете — пишіть модель реєстратора або виміряйте мультиметром напругу на вході/виході мікросхеми (коли пристрій увімкнено), я допоможу підібрати точний аналог або посилання на покупку в Україні.



[Vladyk]

Після того як я підтвердив йому, що це опечатка 3,7,8. Видав це.

Спойлер: Добре, дякую за уточнення! Тепер усе сходиться.

Добре, дякую за уточнення! Тепер усе сходиться. Мікросхема — це понижуючий (buck) DC/DC-конвертер у 8-вивідному корпусі (ймовірно TSOT23-8 або подібний тонкий MSOP/DFN), спеціально розрахований на вищий струм. Виробник згрупував виводи паралельно саме для цього: 1, 2, 3 — вихід (SW + Vout, паралельно) 4, 5 — GND (загальний) 6, 7, 8 — вхід Vin (паралельно) Таке маркування «3222» + «.DbCs» (або подібне) — це типовий OEM/Noname китайський buck-конвертер (аналоги: MT3222/ME3222/FP3222 та їхні клони від різних fab). Вони дуже поширені в бюджетних автреєстраторах, відеореєстраторах, power-банках та іншій техніці. Основні характеристики (типові для таких 3222) Вхідна напруга: зазвичай 4,5–18 В (іноді до 23–28 В) Вихід: 3,3 В або 5 В (залежить від зовнішніх резисторів зворотного зв’язку) Струм: 2–3 А (часто до 2,5 А постійно) Частота: ~1,5 МГц Висока ефективність (до 95%) Захист: від перевантаження, короткого замикання, перегріву Якщо мікросхема вийшла з ладу (часто через стрибки напруги в авто, перегрів або брак охолодження), її легко замінити на аналогічний 8-вивідний buck з таким самим pinout. Хочете допомоги з заміною? Напишіть: Модель реєстратора (якщо є). Яка напруга на виході цієї мікросхеми (виміряйте мультиметром, коли пристрій працює або пробуєте ввімкнути). Чи згоріла вона повністю (чорна, запах, коротке між Vin і GND). Я підкажу точний аналог, де купити в Україні (AliExpress, OLX, локальні радіодеталі) і як правильно перепаяти.
