ERGO LE26C20, Потрібна схема блока живлення LKP-0P023

[ut3eo]

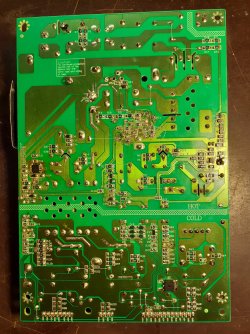

Потрібна схема блока живлення LKP-0P023 або фото нижньої сторони плати з smd-елементами.
Прийшов після "майстрів" весь "переораний", деякі R відсутні або не ті, що треба (0,47 Ом замість 470 Ом).



[Admin]

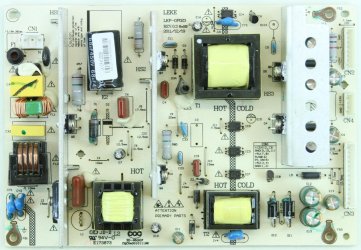

Видел в инете картинку, даже не помню откуда. Сделай четкое фото своего блока. я разрисую номиналы.
ic1 = GR8876A
ic2 = FAN7930C
R19 = 334
R24 = 513
R50 = 623
R51 = 103
R52 = 680
R53 = 22
R54 = 47
R56 = 103



[ut3eo]

Дякую Дмитре, а я чомусь не натрапив на це фото. Питання знято. Мене саме обвязка FAN 7930 і цікавила.



[Admin]

Фото все равно сделай



[ut3eo]

Краще щоб не таке подовбане, але маємо те, що маємо.
В мене були сумніви щодо R49 (не R19) 334. Думав, що хлопці щось не те запаяли.



[ut3eo]

Блок живлення запрацював. Тема вирішена.
