SAA-2000A ступенчатое выходное напряжение

[Admin]

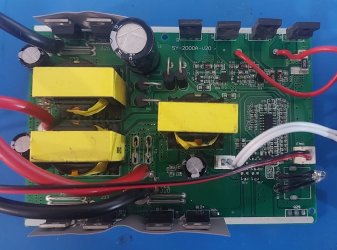

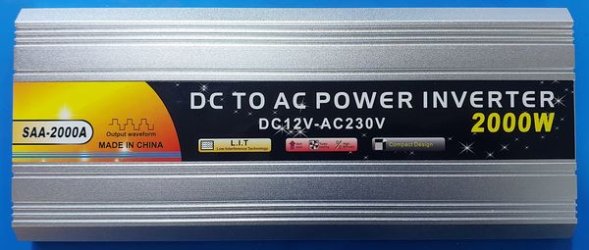

Инвертор SAA-2000A, плата SY-2000A-V20, пришел с горелыми предохранителями.
Короткого нигде нет, заменил предохранители, начал включаться, но напряжения на выходе появляется ступенчато, сначала где то вольт 180, потом 200 и в конце 225, и так по кругу.
Без нагрузки 230в на выходе, но стоит подключить даже лампочку на 60вт, как начинается такая пляска с напряжением на выходе.
Собран на K8A50D в пластике (N-ch 500В, 8А, 40Вт), и K4145 (N-ch 2SK4145, 60V, 80A, 84W)

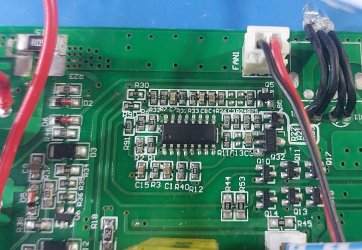

МС. XDS11A, RDDWE1000 на 16 ног.



[киев]

Гена и входа и выхода я так понимаю на одном контроллере? Если горелые предохранители и ни чего больше, то как правило была переполюсовка на аккумуляторе. Единственный уникальный случай у меня был из-за транзистора драйвера (есть тема на форуме). Осциллограмма на выходе правильная? Скорее всего повредили контроллер или прошивку. В утиль. Тем более, что инвертор копеешный, даже если бы была возможность найти, то он того не стоит.



[vovan rv]

Собран он на TL494.



[киев]

@vovan rv, тогда их должно быть быть две.



[vovan rv]

Попадалось две, но были на одной. Еще была SG3525.



[киев]

но были на одной

???! Каким образом?



[Admin]

В моем случае всего одна микросхема на весь инвертор.



[киев]

Токовый датчик хорошо проверил? И прыгает ли постоянка или только 220? Не зря спрашивал про осциллограмму - меняется скважность или амплитуда?



[киев]

Тоже вчера принесли подобную подъё, и схемотехника такая же. Купил мужик на ОЛуХе, только 3000W уже на нем написали? продавец теперь в морозе. Сгорел сразу же и не удивительно - при заявке на 3000 по входу две пары 3205 при чем фуфлыжных - кристал со спичечную головку а на выходе 10-амперники, настоящие но тоже в пластике. Предохранителей нет вообще. Поставил предохранители,1404 и 20N60 в металле. И вот что за него взять? После переделки все равно ведь он ни трехкиловаттником ни даже киловаттником не стал и реально стоит меньше потраченной на него работы и деталей. А уж по ценам микротеха SPP20N60C3 транзистор польовий 19998 - Купити в Microteh подавно.



[vovan rv]

Раньше за 500вт.-1000квт (китайских), брал 400-500гр. за ремонт. Но транзисторов с разбора, девать было некуда, но если транзюки покупать то смысла ремонтировать не вижу.



[Admin]

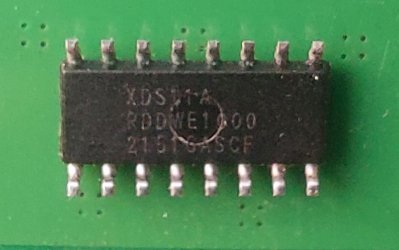

Заменил сгоряча TL494, вообще никаких напряжений, смотрю на пузе написано маркировка XDS11A, RDDWE1000
Замена на 494 не прокатывает



[Принц]

у XDS11- 14 ног у тебя 16 ног Не та Рисовать нужно



[Admin]

Сам посчитаешь ? Может пора уж не умничать, а для начала удостовериться. ?



[Принц]

Я не умничаю Может и в правду это SG3525



[vovan rv]

Это PMS132B - 8-bit MCU (OTP) + 12-bit АЦП, от PADAUK Technology Co., Ltd.



[киев]

???! Каким образом?

Повторяю вопрос. Как вы представляете себе два преобразователя, повышающий DC/DC и DC/AC на одной 494 или 3525?



[vovan rv]

Где написано, что два преобразователя собраны на одной микросхеме? Попадались преобразователи дешевые,собранные на одной TL или SG. На фото одна микра. без транзисторов.



[sergkurik]

Добрый всем вечер ,у PMS132 если она аналог XDS-11A есть различные конфигурации и версии, к тому же она очевидно шьётся на заводе и однократно программируемая (OTP) под конкретный случай и это печально, прилагаю pdf на китайском , там есть как 14 пиновая так и 16 пиновая версии



[Admin]

Ну вообщем так, такой мс не нашел. Выкину нахрен это чудо китайской индустрии.



[Принц]

Ты бы почитал даташит про этот проц Впечатляет Ты же китайский знаешь . Для тебя это раз плюнуть Там выводы работают, как на выход так и на вход . Те 2выв (например) он как- IN так при выборе другого напряжения , что-то пошло не так в схеме, он работает и на -OUT Смысла его искать я не вижу
Контроллер просто-СПИТ
