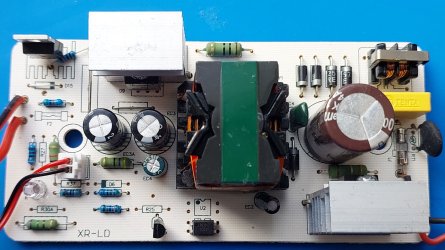

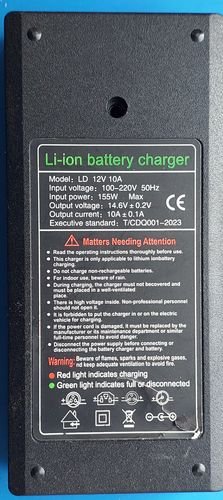

Внешние блоки питания и адаптеры. Фото и схемы плат.

Admin

Admin

Администратор
Регистрация
31 Дек 2014
Сообщения
4,498
Страна
Ukraine
Credits
3,235
Откуда: Николаев
Имя
Дмитрий
Блок питания для ноутбука AD-6019 19V 3.16A 60W
SG6842
TSM103=DAS001=103AIW
Транзистор K3797
MBR30H150CT
Оптрон 817


Вложения

  • ad_6019.jpg
    182.3 KB · View: 497
  • ch_110.jpg
    126 KB · View: 497
Сортировка по дате Сортировка по голосам
Admin

Admin

Администратор
Регистрация
31 Дек 2014
Сообщения
4,498
Страна
Ukraine
Credits
3,235
Откуда: Николаев
Имя
Дмитрий
X020-V10
5v, 2A
mc: 3309ASB (SOP7)
При замене мс на LP3783B нужно изменить резистор R4 с 2941 на 15 kom



Вложения

  • LP3783B.jpg
    31.6 KB · View: 9
Последнее редактирование:
Позитивный голос 0 Негативный голос
Admin

Admin

Администратор
Регистрация
31 Дек 2014
Сообщения
4,498
Страна
Ukraine
Credits
3,235
Откуда: Николаев
Имя
Дмитрий
Hoco C73A
5v, 2.4A
U1 = MT3611B
U2 = TC710
Вторая строка KB1730C
U3 = LPS
Вторая строка 10Bn1

Вторая строка


Вложения

  • MT3611.jpg
    50.9 KB · View: 4
Последнее редактирование:
Позитивный голос 0 Негативный голос
Веруддин

Веруддин

Участник
Регистрация
12 Июн 2024
Сообщения
20
Возраст
57
Страна
Russia
Credits
20
Откуда: пос. Белиджи
Имя
Veruddin
SONY ACDP--060S03
19,5v
3.08A
Z61-ZXGP3104
Z1-5A160SB


Вложения

  • Image 202501-10 at 14.54.56.jpeg
    Image 202501-10 at 14.54.56.jpeg
    210.1 KB · View: 13
  • WhatsApp Image 2025-01-10 at 14.54.55.jpeg
    WhatsApp Image 2025-01-10 at 14.54.55.jpeg
    237.2 KB · View: 11
  • WhatsApp Image 2025-01-10 at 18.12.31 (1).jpeg
    WhatsApp Image 2025-01-10 at 18.12.31 (1).jpeg
    195.2 KB · View: 9
  • WhatsApp Image 2025-01-10 at 18.12.31 (2).jpeg
    WhatsApp Image 2025-01-10 at 18.12.31 (2).jpeg
    157.3 KB · View: 8
  • WhatsApp Image 2025-01-10 at 18.12.31.jpeg
    WhatsApp Image 2025-01-10 at 18.12.31.jpeg
    191.8 KB · View: 11
  • WhatsApp Image 2025-01-10 at 18.12.32.jpeg
    WhatsApp Image 2025-01-10 at 18.12.32.jpeg
    216.2 KB · View: 11
Последнее редактирование:
Позитивный голос 0 Негативный голос
киев

киев

Главный модератор
Регистрация
27 Фев 2018
Сообщения
943
Возраст
59
Страна
Ukraine
Credits
1,144
Откуда: Черкаси
Имя
Євгеній
HFT-180-4201500 Зарядний пристрій електросамоката.
42V
1,5A
Шим: OB2269CP
Контроль: LM358S


Вложения

  • IMG_2308.JPG
    1.9 MB · View: 7
  • IMG_2311.JPG
    845.4 KB · View: 7
  • IMG_2316.JPG
    1 MB · View: 7
Последнее редактирование:
Позитивный голос 0 Негативный голос
